시작하기 | 개성 만월대 디지털 복원 플랫폼 문서

준비물

인터넷 연결 및 소셜 로그인 계정 (Kakao 권장)
권장 사양 PC
인터넷 브라우저 (Chrome 권장)
.mdr 파일(없다면 다음 단계에서 샘플을 받습니다)

1) 설치

Windows

아래의 버튼을 눌러 설치 파일을 내가 원하는 위치에 다운받습니다. 이 파일은 개성 만월대 디지털 복원 플랫폼을 사용자의 PC에 설치하는 파일입니다. 튜토리얼 과정에서는 편의상 바탕화면에 다운로드 하겠습니다.

Windows 설치 파일 다운로드 (.exe)

다운로드가 완료되면 다음과 같은 아이콘이 보입니다. 이것이 설치 파일입니다. 더블클릭해 실행합니다.

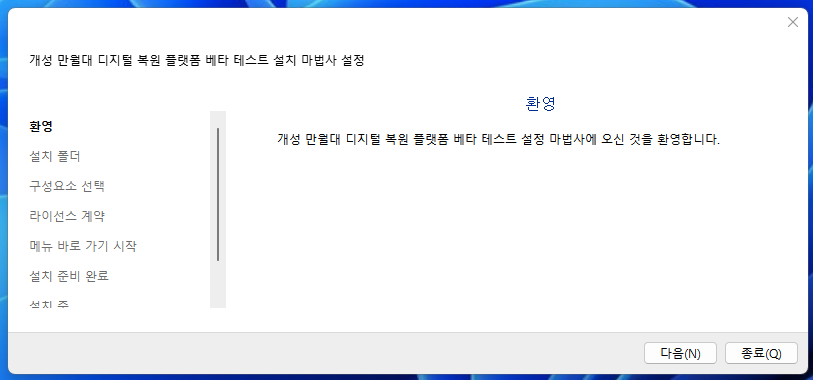

아래의 창이 표시됩니다. "다음"을 누릅니다.

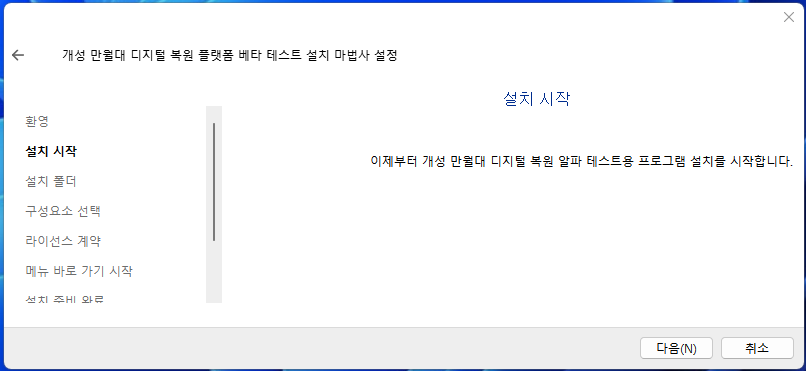

아래 모습으로 문구가 바뀝니다. 다시 "다음"을 누릅니다.

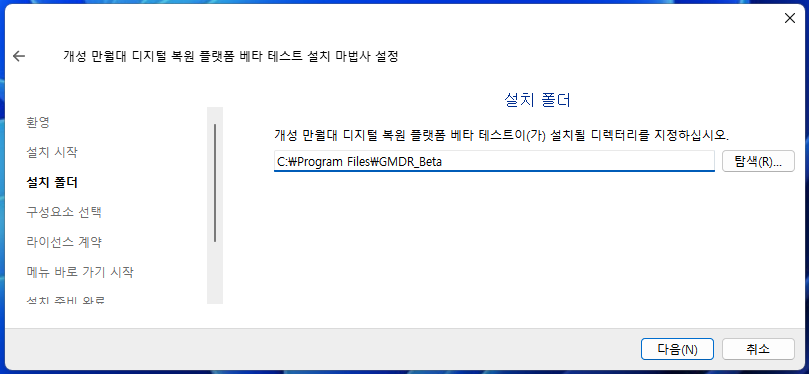

설치 경로 설정으로 화면이 바뀝니다. 설치 경로를 변경하지 마십시오. "다음"을 누릅니다.

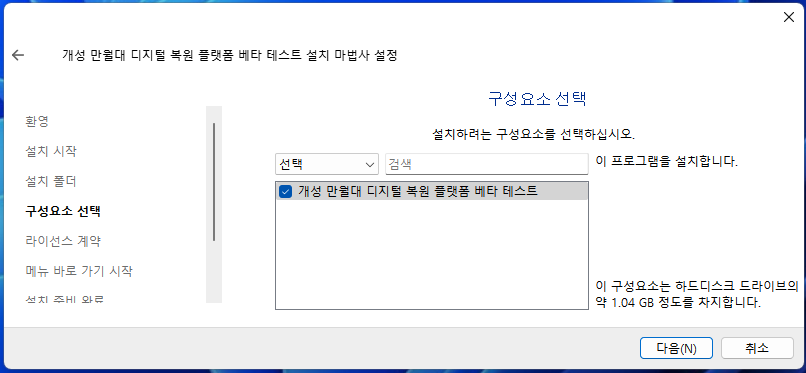

구성 요소 선택으로 화면이 바뀝니다. 따로 수정할 내용은 없습니다. "다음"을 누릅니다.

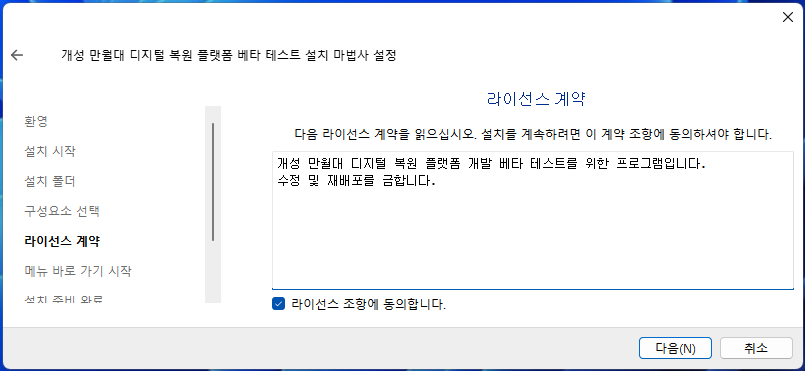

라이선스 계약 화면으로 전환됩니다. 하단의 라이선스 조항에 동의합니다 체크박스를 선택한 뒤 "다음"을 누릅니다.

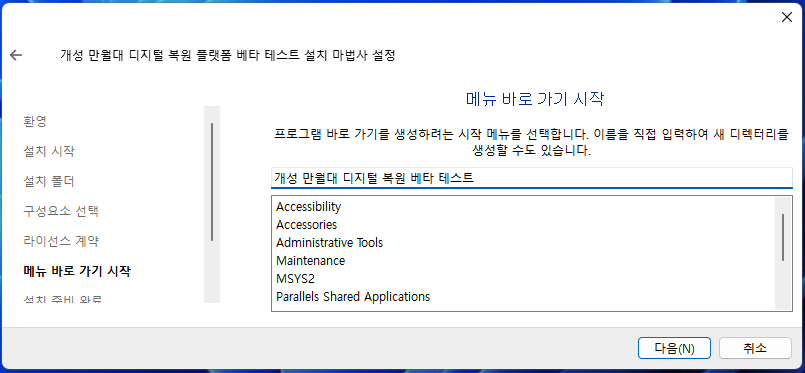

메뉴 바로가기의 이름을 설정하는 화면으로 전환됩니다. 따로 수정하지 않고 "다음"을 누릅니다.

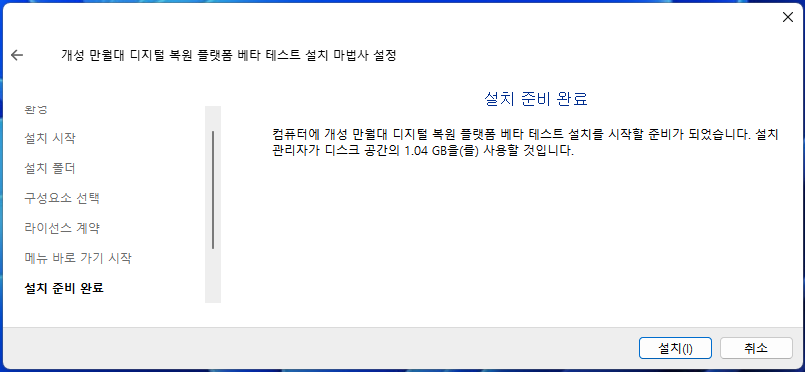

설치 준비 완료 안내가 표시됩니다. "설치"를 누릅니다.

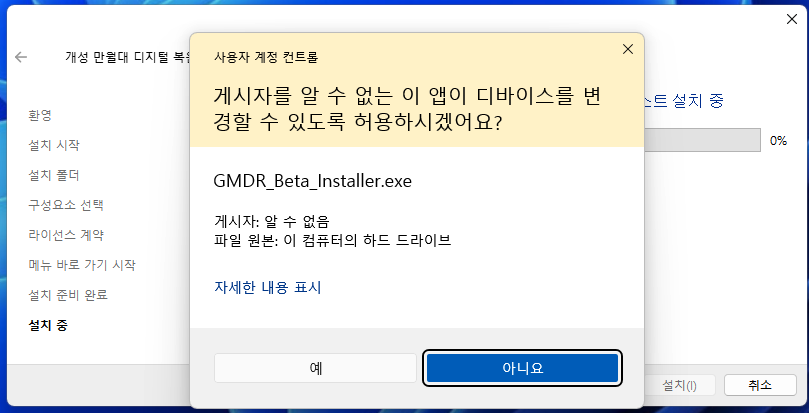

권한 대화창이 표시될 수 있습니다. "예"를 누릅니다.

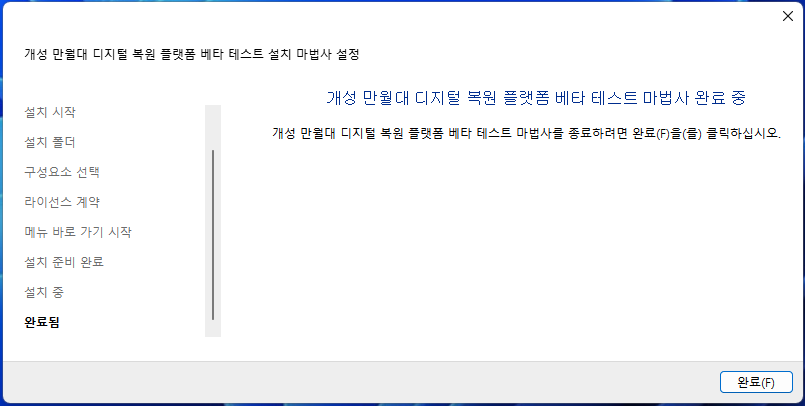

잠시 기다리면 설치가 완료되고 다음 화면이 출력됩니다. "완료"를 눌러 설치 프로그램을 닫습니다.

설치가 완료되면 바탕화면에 바로가기가 생성됩니다. 바로가기를 더블클릭하여 실행합니다.

macOS

아래의 버튼을 눌러 설치 파일을 다운받습니다.

macOS 설치 파일 다운로드 (.dmg)

다운로드가 완료되면 다음 파일이 "다운로드" 폴더에 생성됩니다. 편의를 위해 바탕화면으로 이동했지만, 다운로드 폴더에 그대로 두어도 무방합니다. 더블클릭해 실행합니다.

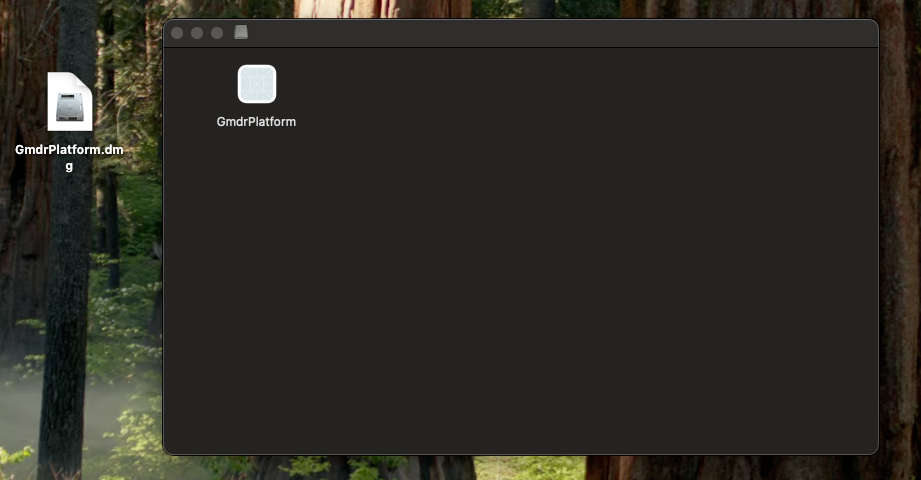

DMG 파일이 열리면서 내부의 실행 파일을 볼 수 있습니다. 이 파일을 클릭하고 드래그해 원하는 위치로 복사합니다. 튜토리얼에서는 편의상 바탕화면으로 복사하겠습니다.

복사가 완료된 아이콘은 다음과 같습니다. 더블클릭해 실행합니다.

참고: SmartScreen/백신 경고가 보이면 아래 방법을 참고해 우회 후 실행하세요.

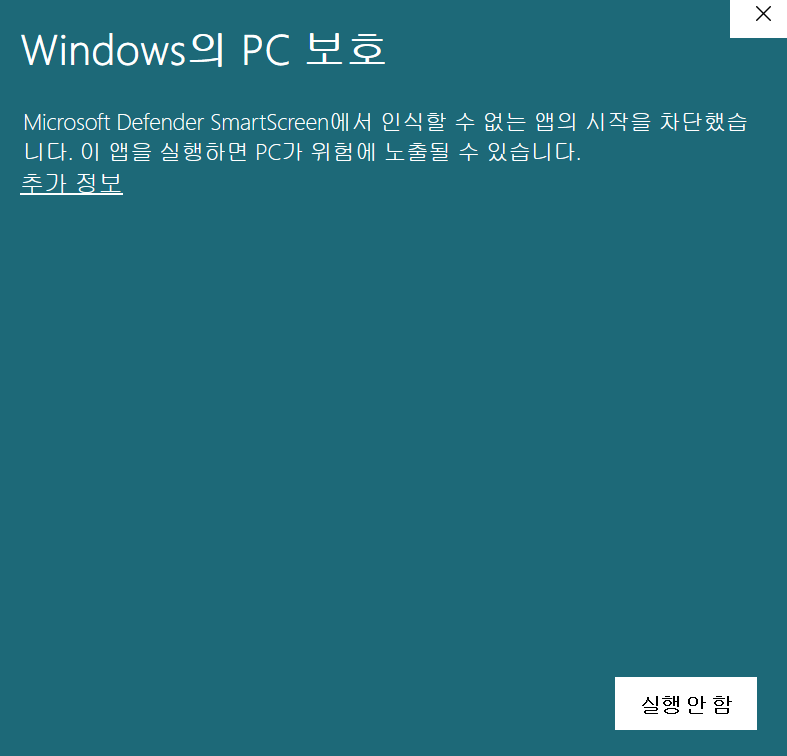

Windows Defender 경고 예시 — Windows Defender
추가 정보 클릭
그래도 실행 클릭

안랩 V3 경고 예시 — AhnLab V3
격리 검사가 끝날 때까지 대기
격리 검사가 끝난 파일 실행

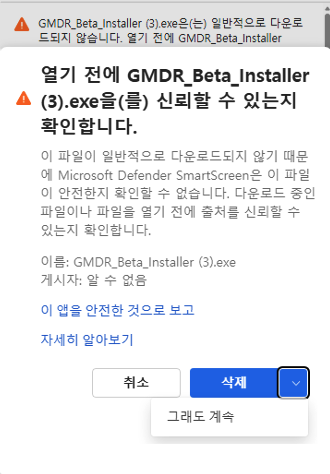

Microsoft Edge SmartScreen 예시 — Edge 브라우저
경고 안내에 마우스 가져감
우측 ... 버튼 클릭

유지 클릭
삭제 버튼 오른쪽 v 클릭
그래도 계속 클릭

중요: 사용자 환경의 백신 등에 따라 우회 방법이 다를 수 있습니다. 유사한 우회 방법을 사용하십시오.

주의 사항

윈도우에서 설치 후 바탕화면에 바로가기가 생성되지 않을 수 있습니다.
이 경우 파일 탐색기를 열고 다음 주소를 복사해 붙여 넣습니다. 필요한 경우 직접 탐색해 접근해도 좋습니다.
C:\Program Files\GMDR
해당 디렉토리 내에서 GmdrPlatform.exe를 찾아서 실행합니다.
필요한 경우 exe 파일 우클릭 -> 추가 옵션 표시 -> 바로 가기 만들기를 클릭해 수동으로 바로가기를 만듭니다.

2) 로그인

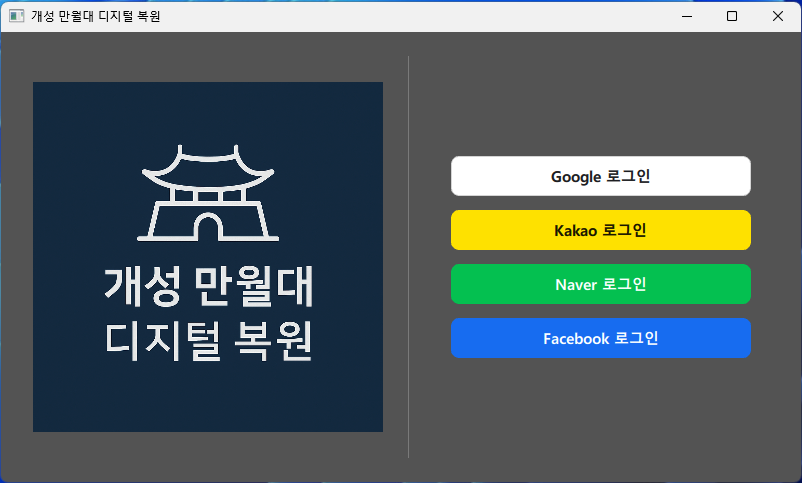

프로그램을 시작하면 다음과 같은 초기 화면이 표시됩니다. 이 화면은 로그인 화면입니다.

원하는 소셜 로그인을 선택합니다. 베타 단계에서는 Kakao 로그인을 권장합니다.

초기 화면에서 원하는 소셜 로그인을 선택합니다. 베타 단계에서는 Kakao 로그인을 권장합니다. 튜토리얼 역시 kakao로 진행하겠습니다.

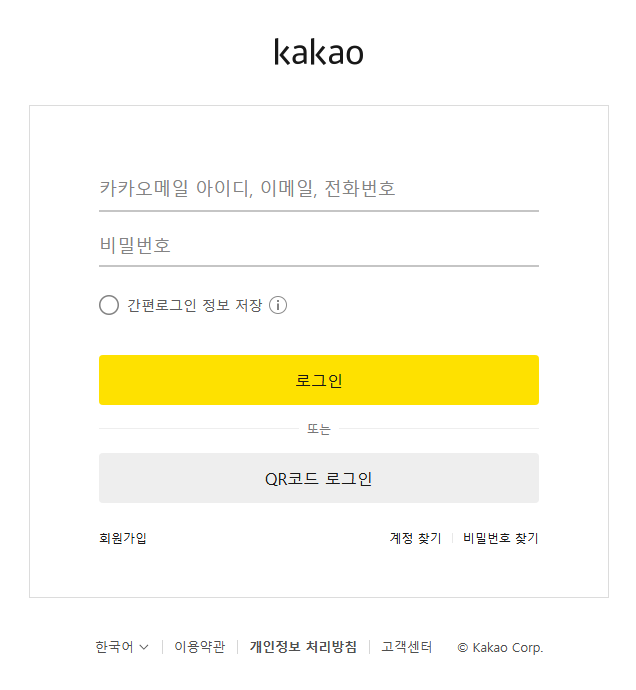

kakao 로그인 버튼을 누릅니다. 웹 브라우저가 실행되고 아래 창이 열립니다.

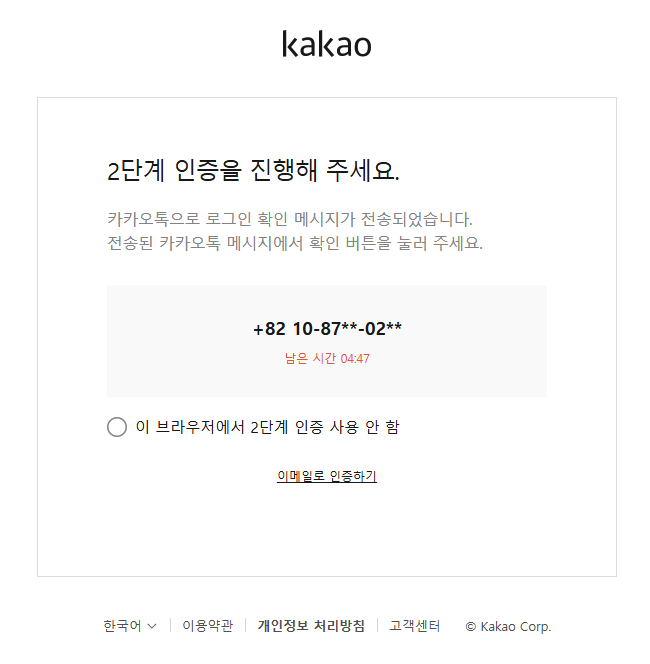

사용하고 있는 카카오 계정을 입력한 다음 로그인을 클릭합니다. 아래의 2단계 인증으로 화면이 전환됩니다.

안내에 따라 2단계 인증을 수행합니다.

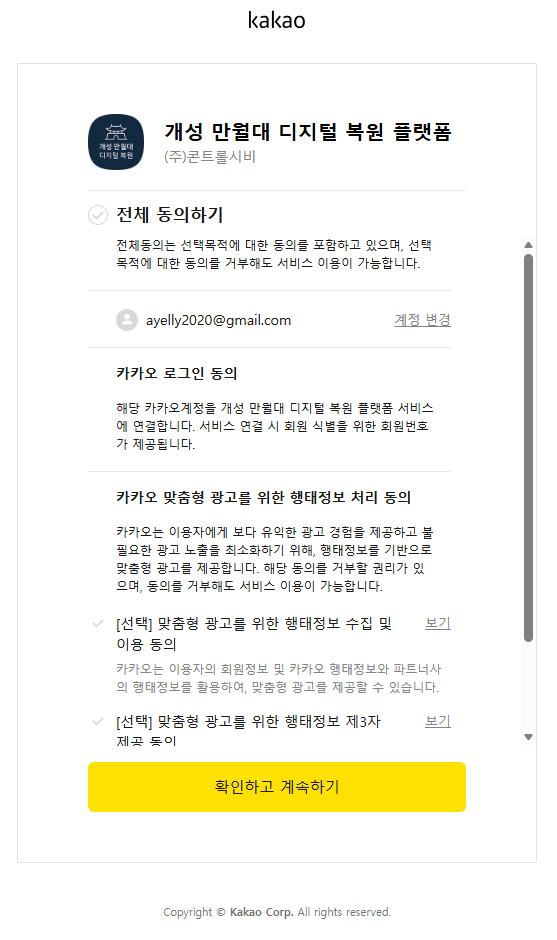

2단계 인증 수행을 완료하고 나면 아래의 동의 화면으로 전환됩니다.

전체 동의하기는 누르지 않아도 됩니다. 확인하고 계속하기를 클릭합니다.

<중요> 개성 만월대 디지털 복원 플랫폼은 각 소셜 로그인 업체에서 제공하는 사용자 고유 식별값 외에 어떠한 개인정보도 필수로 요구하지 않습니다. 단, google 및 facebook을 사용할 경우 닉네임 및 이메일이 추가 저장될 수 있습니다. 이는 google 및 facebook이 해당 값을 기본 제공하기 때문입니다.

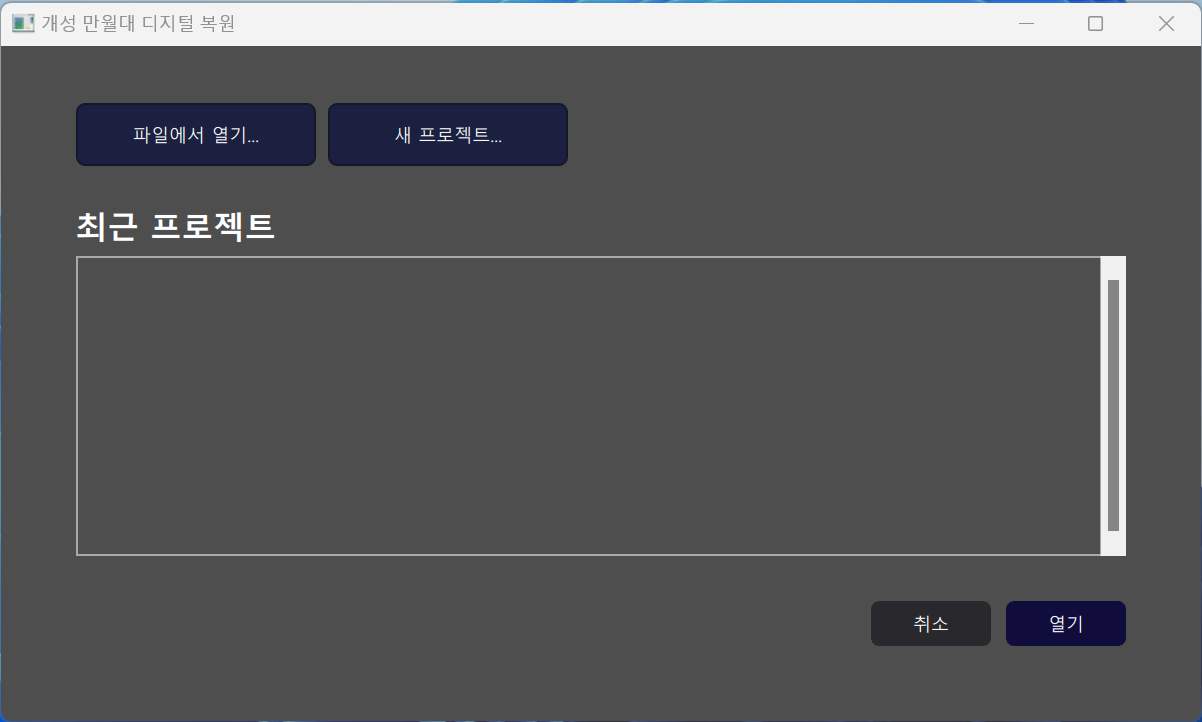

계속 진행하면 로그인이 완료되고 플랫폼 프로그램은 아래의 프로젝트 관리 창으로 전환됩니다.

<중요> 초기 실행 직후 혹은 최초 로그인 직후에는 토큰 문제로 화면 전환이 되지 않을 수 있습니다. 어플리케이션을 종료하고 재시작한 뒤 소셜 로그인을 재시도하십시오. 1~2회 재시작 후에도 문제가 지속되면 FAQ를 참고하십시요.

3) 샘플 열기 (.mdr)

아래 버튼을 눌러 샘플 mdr 파일을 다운로드합니다. 해당 파일은 6-1 건물지 복수안 중 하나입니다.

샘플 MDR

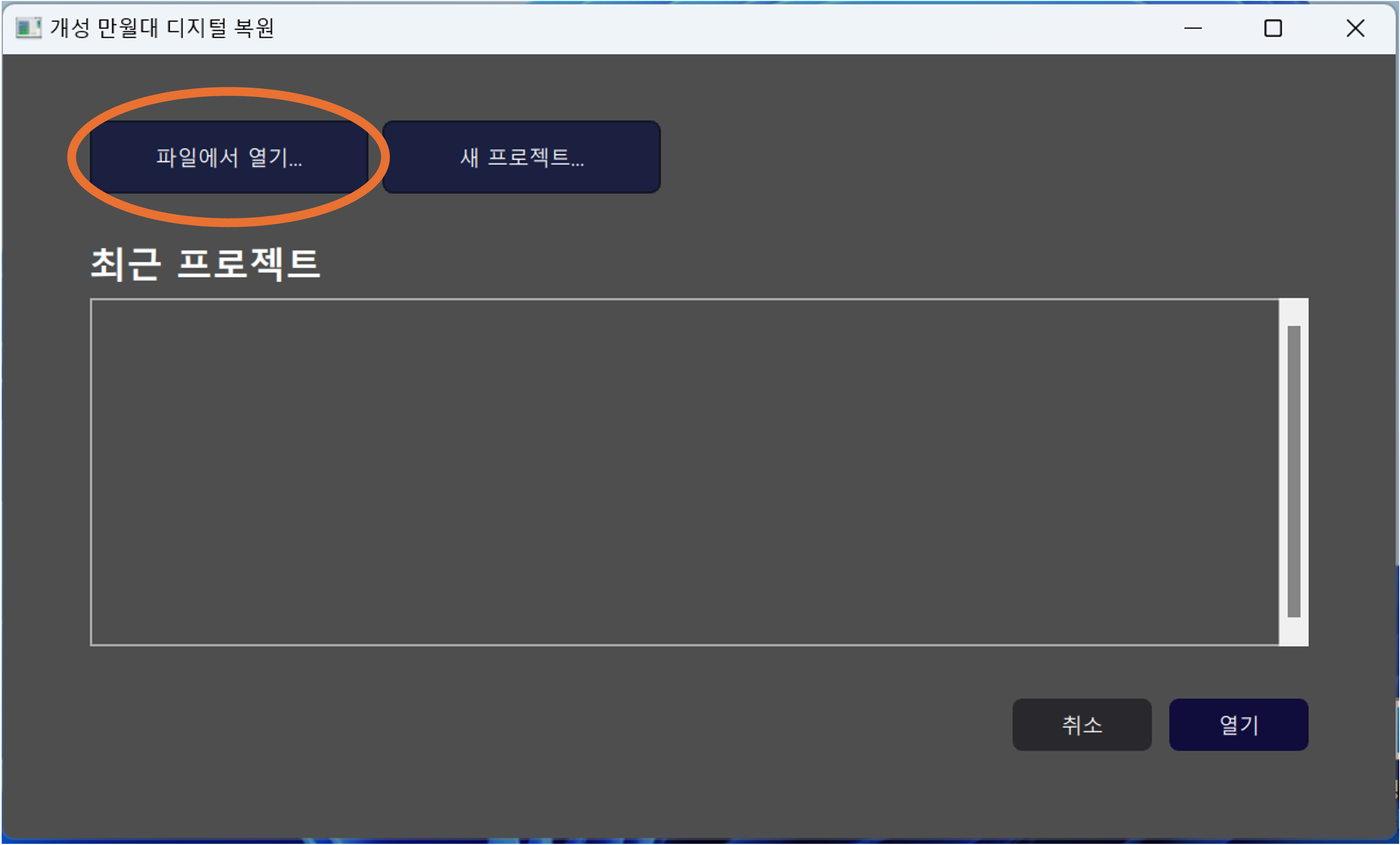

프로젝트 설정 윈도우에서 아래 이미지에서 동그라미 쳐진 버튼을 클릭합니다.

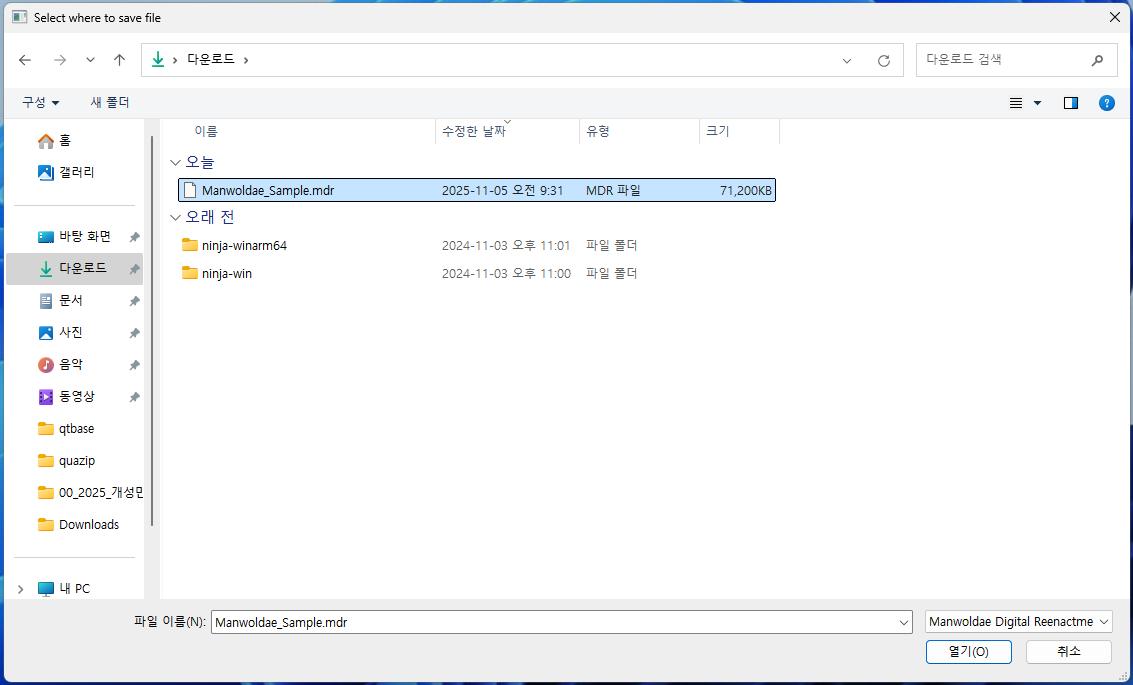

파일 브라우저가 표시됩니다. 다운로드 폴더로 가서 방금 다운받은 .mdr 파일을 선택합니다. 그런 다음 "열기"를 클릭합니다. 바로 로딩이 시작됩니다.

<중요> 로딩이 완료된 직후 키보드 입력에 반응이 없을 수 있습니다. 마우스 우클릭 드래그로 시점 조작을 한번 하고 나면 정상 작동합니다.

<중요> 파일 복잡도와 PC 사양에 따라 로딩에 수 분 이상 걸릴 수 있습니다. 이는 오류가 아닙니다. 서부건축군 건물, 서부건축군 건물 및 유구 파일은 용량이 크고 데이터가 많아 특히 오래 걸릴 수 있습니다. 프로그램이 자체적으로 종료되지 않는 한, 응답 없음으로 변해도 프로그램을 종료하지 마십시오.

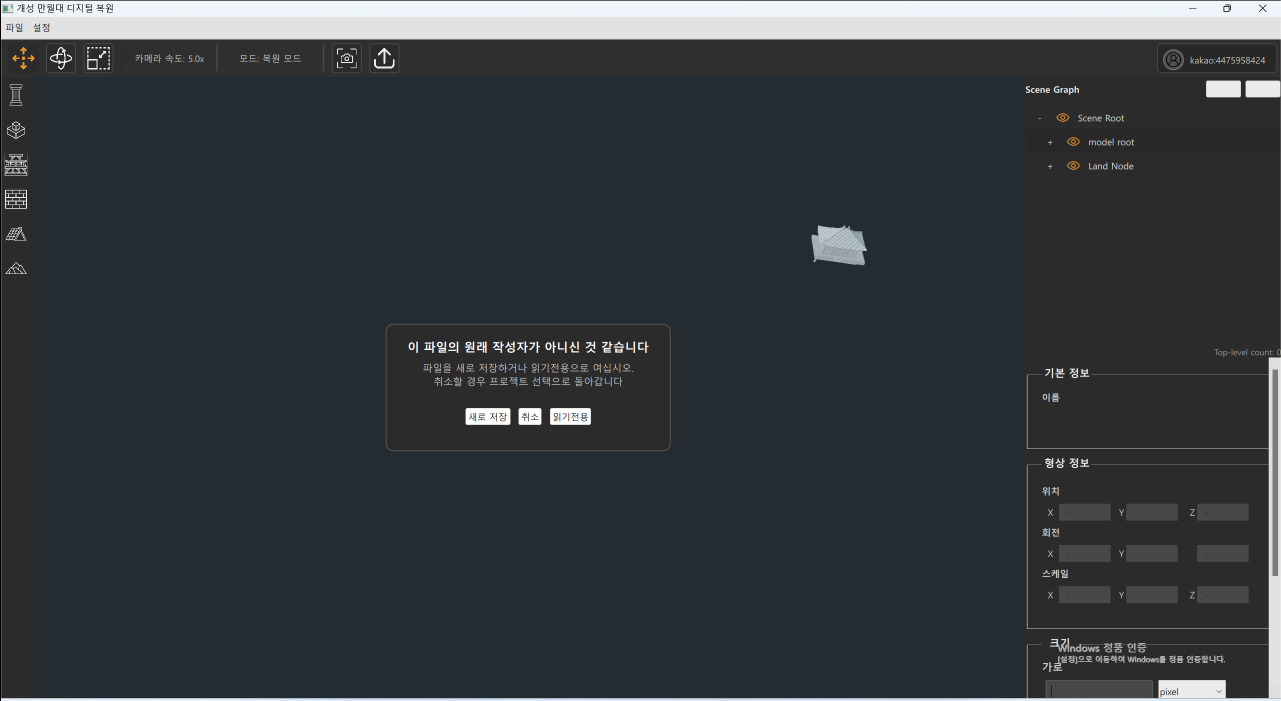

로딩이 완료되면 작업 화면으로 넘어갑니다. 현재 파일의 작성자가 아니므로 작업 화면에 진입하면 아래와 같이 안내창이 표시됩니다.

지금 단계에서는 무시해도 좋습니다. 읽기 전용을 클릭합니다. 읽기전용 모드로 파일을 여는데 성공했습니다.

4) 기본 조작

좌클릭: 선택
cmd(MacOS) / ctrl(Windows) + 좌클릭 :복수 선택
delete/backspace 선택 삭제
우클릭 드래그: 시점 회전
W/A/S/D: 앞/좌/뒤/우 이동
R/F: 위 / 아래 이동

<중요> 한글 키보드인 경우 동작하지 않습니다. 동작하지 않는다면 한/영 키를 눌러확인해 보시기 바랍니다.

<중요> 다른 창을 번갈아가며 이동할 경우 키보드 입력이 무시되는 경우가 발생할 수 있습니다. 우클릭 드래그 등으로 시점 조작 등을 수행한 뒤 다시 시도해 보시기 바랍니다.

<중요> 가급적 터치패드가 아닌 마우스 환경에서 작업하시기 바랍니다. 왼손은 WASD, 오른손은 마우스를 조작하는 것이 기본 사용법입니다.

5) 다른 이름으로 저장

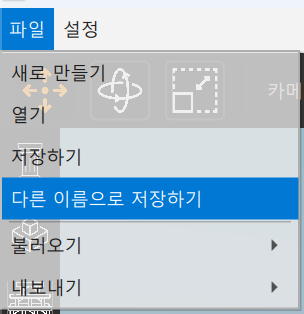

상단 메뉴에서 파일을 클릭합니다.
다른 이름으로 저장하기를 선택합니다.

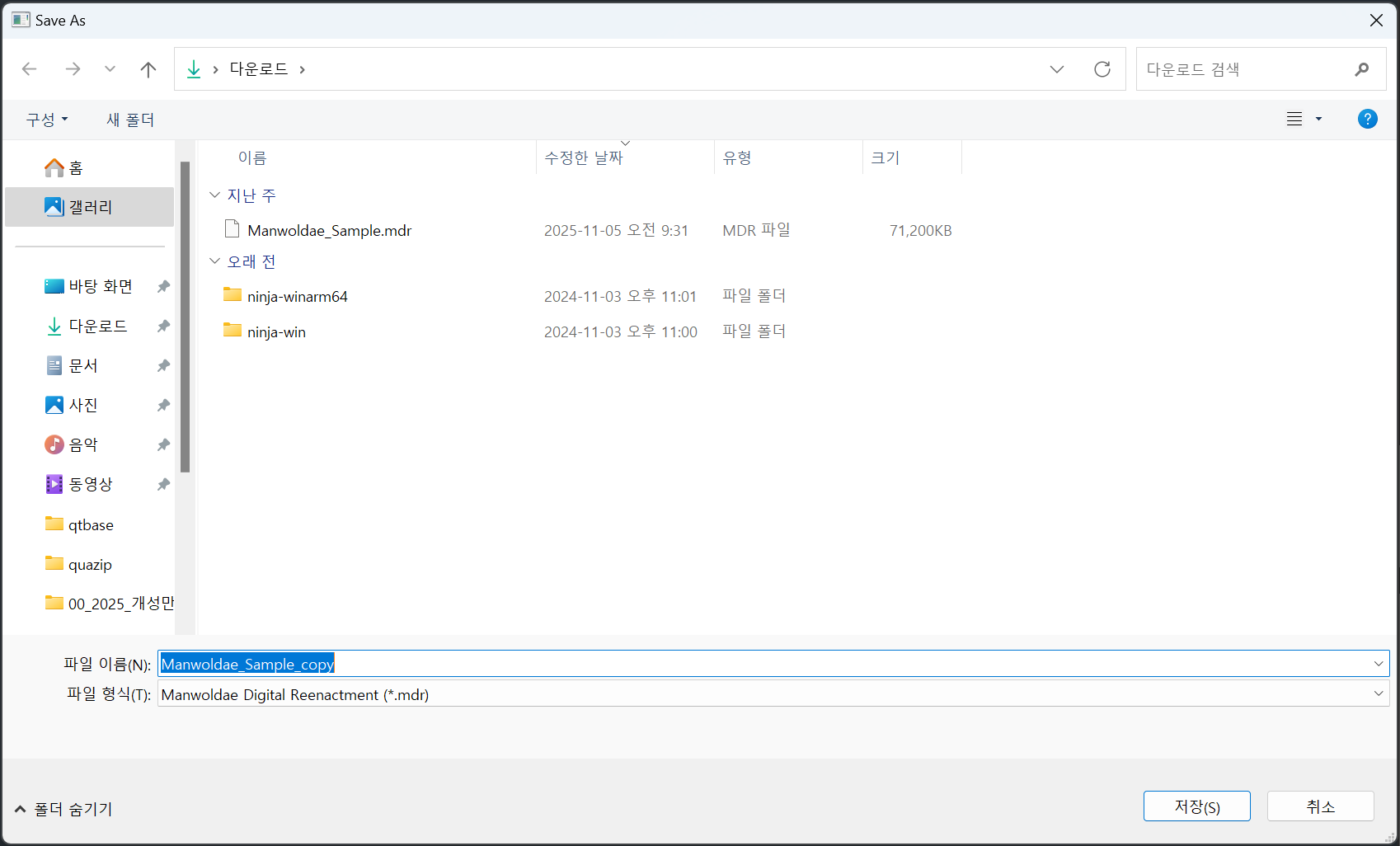

열린 파일 대화창에서 이름과 경로를 지정합니다. 본 튜토리얼에서는 다운로드 폴더에 기본 이름을 그대로 사용하겠습니다.

저장 버튼을 누릅니다. 저장이 완료되고 난 뒤에는 새로 저장한 파일로 현재 파일이 변경됩니다. 이제 복원 모드를 사용할 수 있습니다.

<중요> 사용자 컴퓨터 사양에 따라 수 분 이상 소요될 수 있습니다. 응답 없음으로 변하더라도 오류가 아닙니다. 작업 완료 후 돌아옵니다.

6) 오브젝트 형상 편집

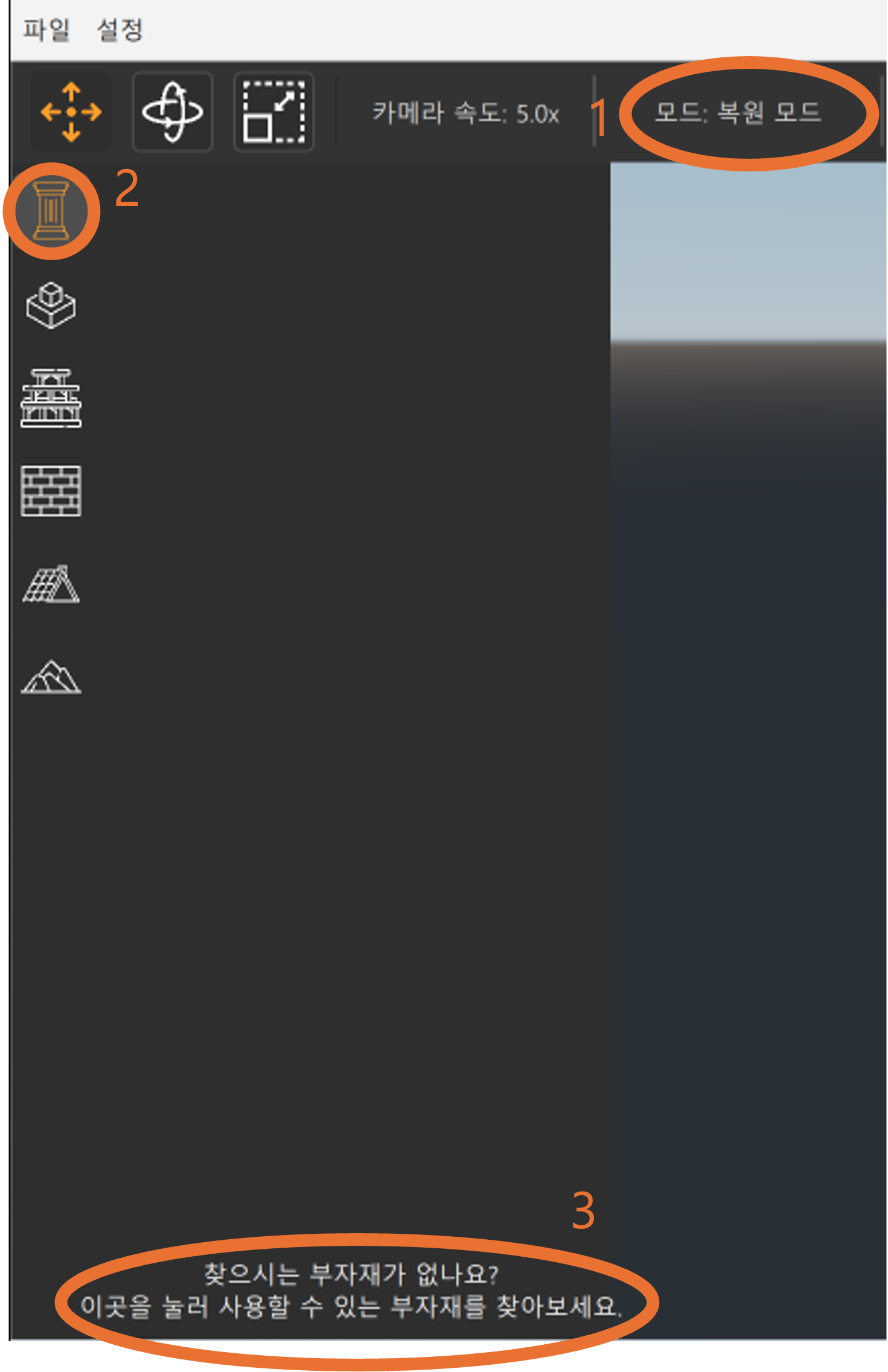

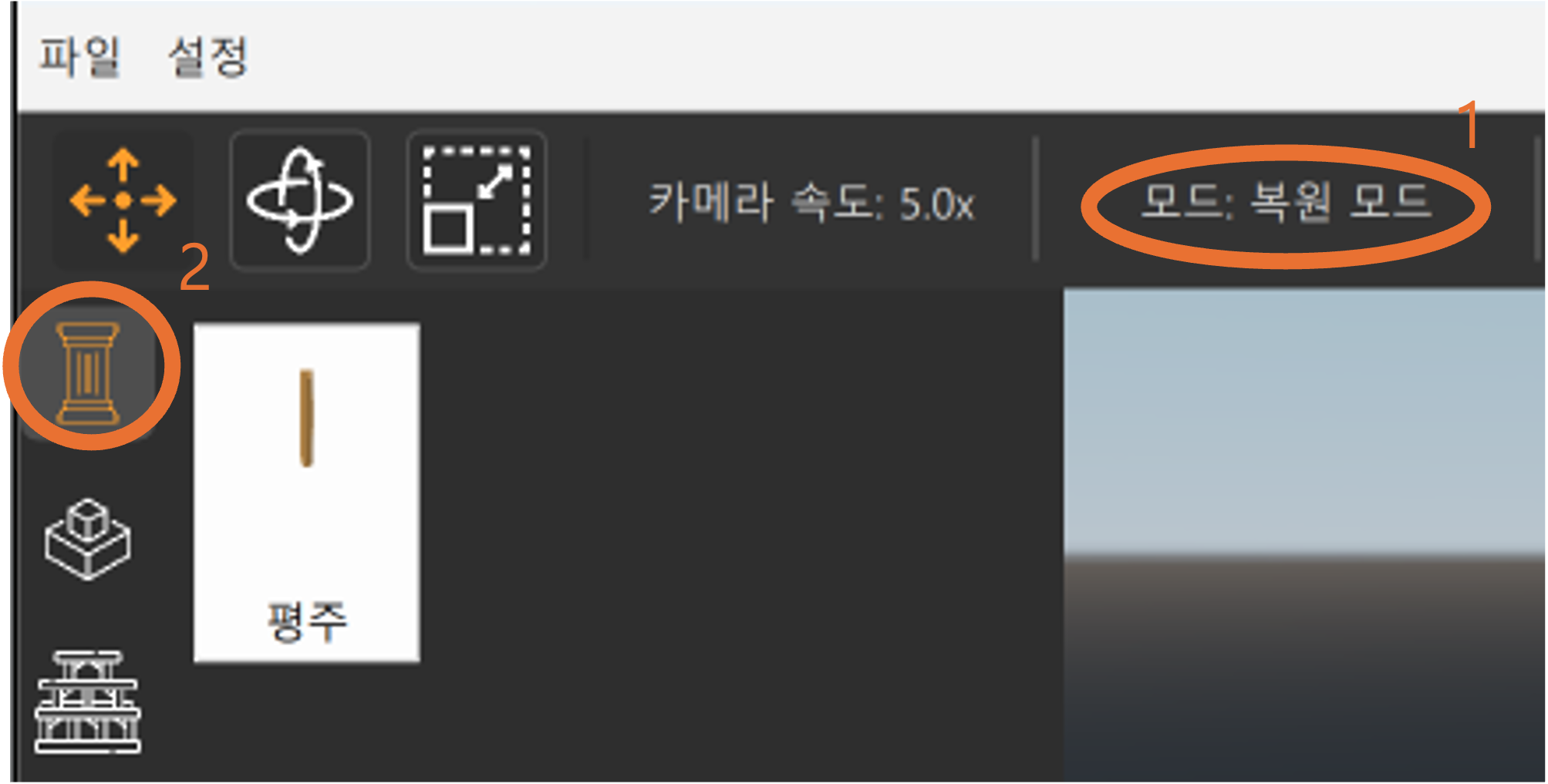

상단 툴바에서 복원 모드인지 확인합니다. 그런 다음 화면의 오브젝트를 하나 선택합니다.

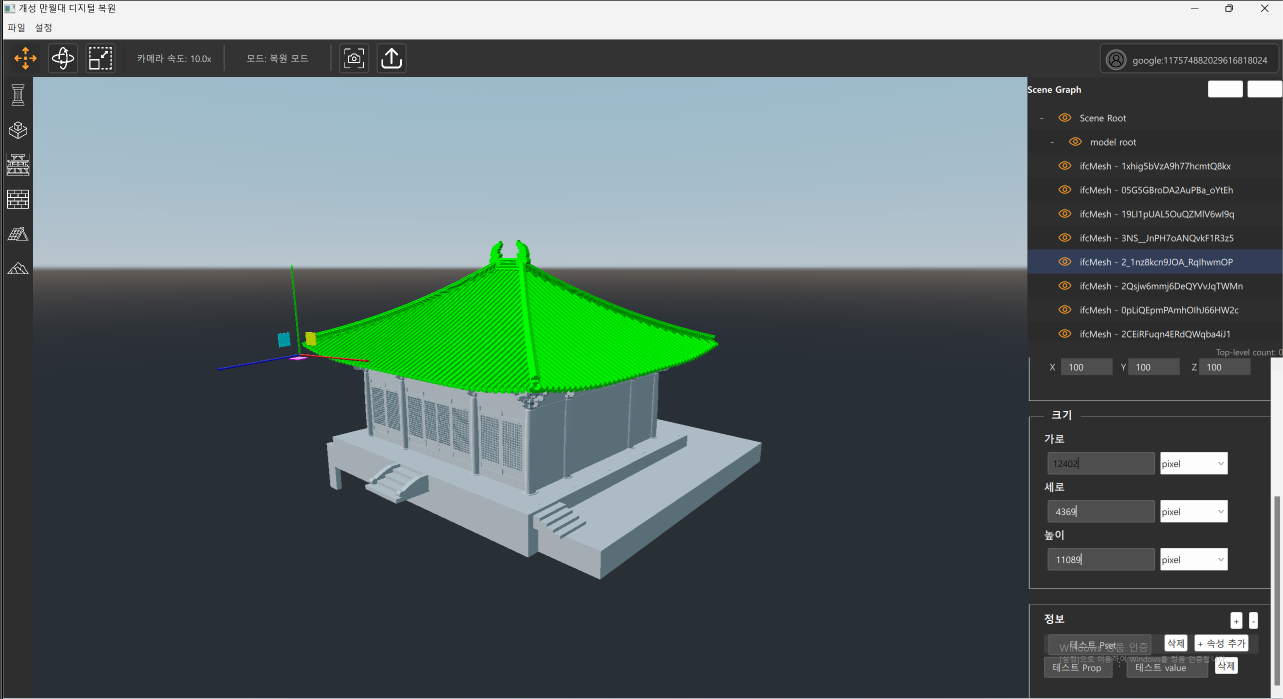

선택된 오브젝트는 초록색으로 표시됩니다. 복원 모드에서는 아래 사진처럼 기즈모가 표시됩니다.

기즈모는 위치, 회전, 스케일로 구분됩니다. 기본값은 위치입니다. 처음에는 기즈모를 사용한 위치 이동부터 해 보겠습니다.

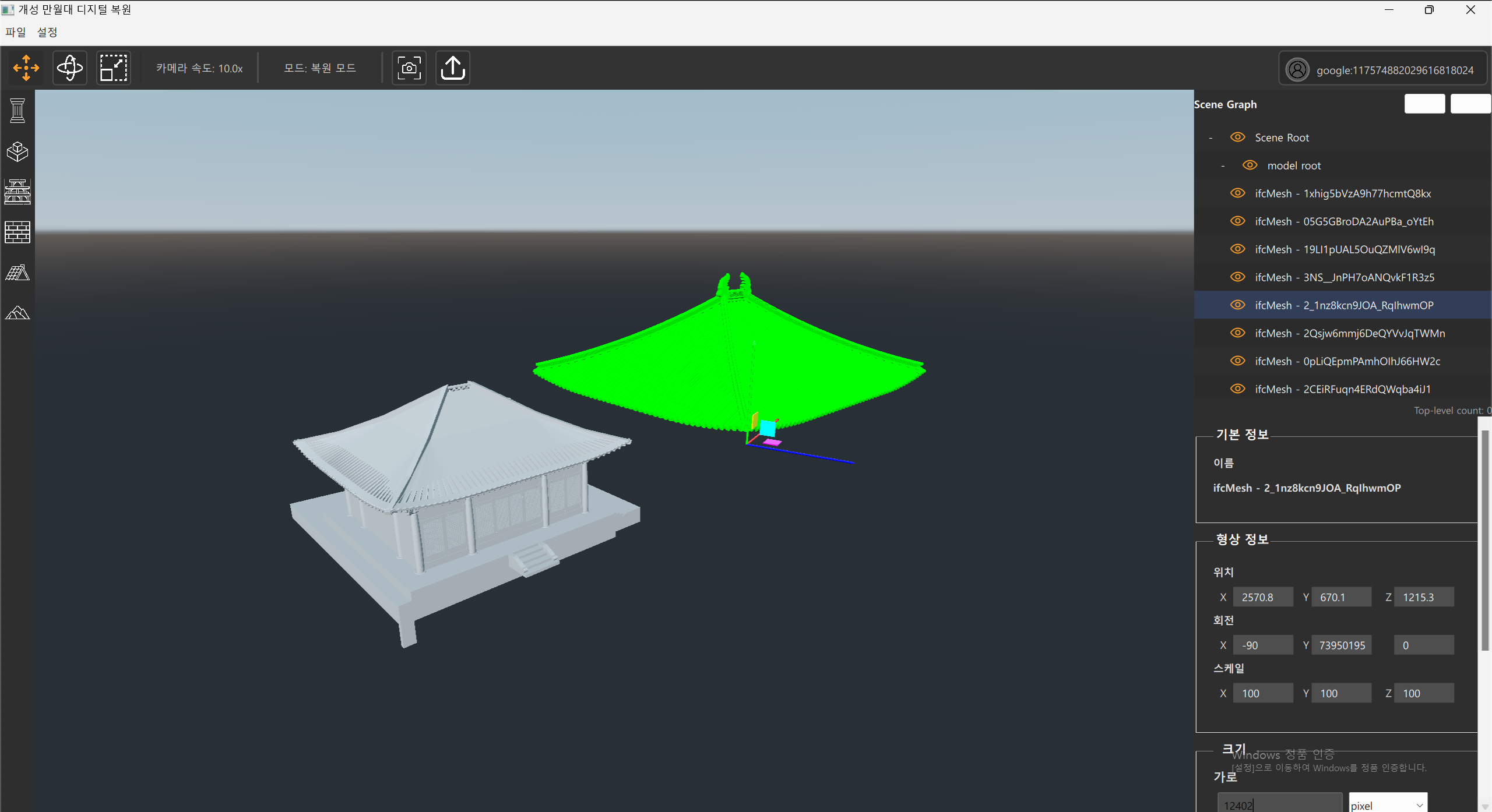

이동하고자 하는 방향의 축 위에 마우스를 가져간 뒤 좌클릭 드래그합니다. 원하는 위치가 되면 마우스 클릭을 해제합니다.

혹은 우측의 형상 정보에 원하는 값을 입력합니다. 이동이 완료된 것을 확인할 수 있습니다.

<중요> 시점 방향에 따라 축별 입력이 반대로 이동할 수 있습니다. 현재 수정중입니다.

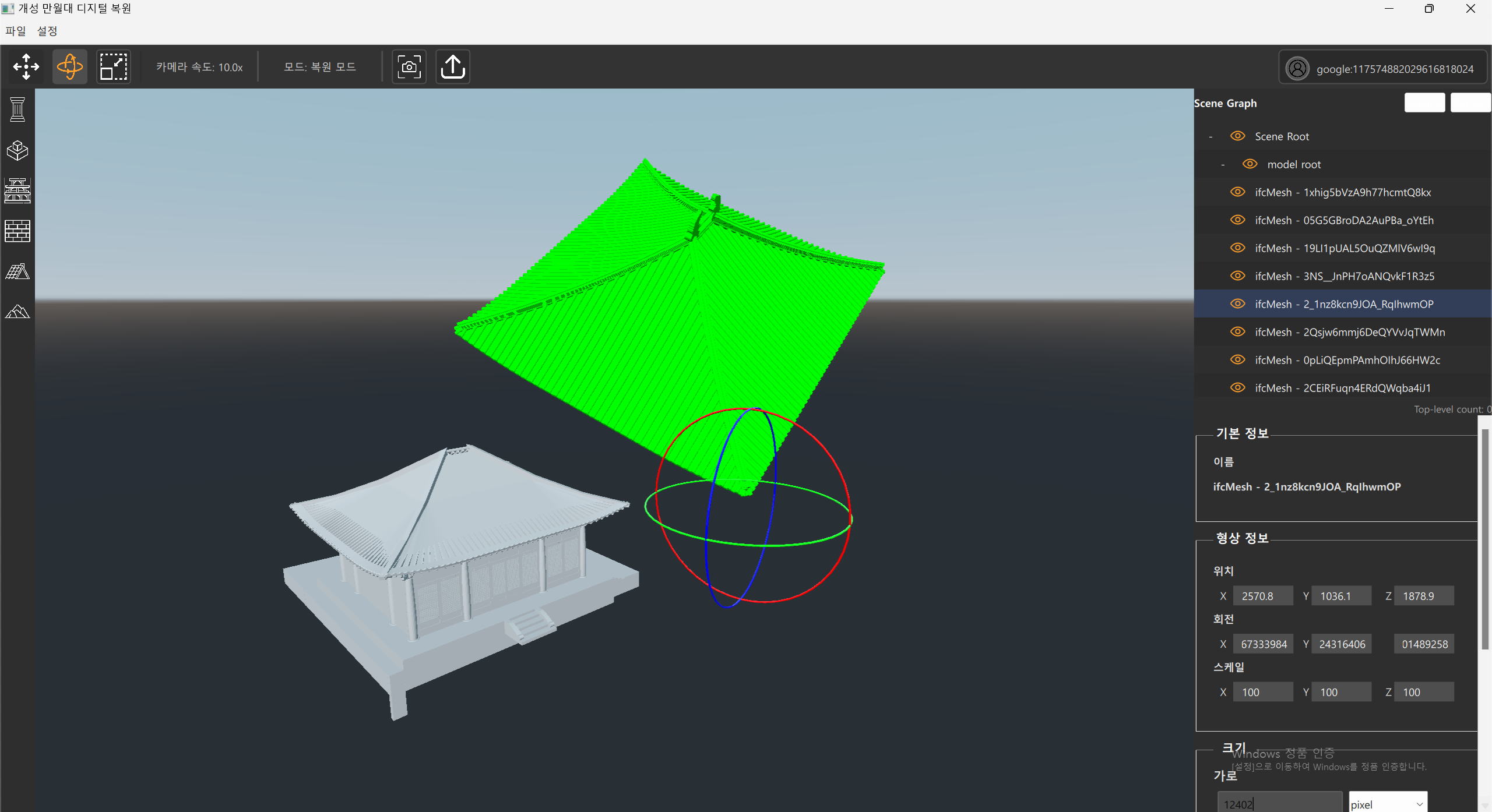

상단 툴바에서 회전 버튼을 눌러 기즈모를 회전으로 변경합니다.아래와 사진과 같은 모습으로 기즈모가 변했는지 확인합니다.

각 축을 눌러 회전이 정상 동작하는지 확인합니다. 혹은 각 축의 형상정보에 원하는 값을 입력합니다. 회전이 완료된 것을 확인할 수 있습니다.

<중요> 시점 방향에 따라 축별 입력이 반대로 이동할 수 있습니다. 현재 수정중입니다.

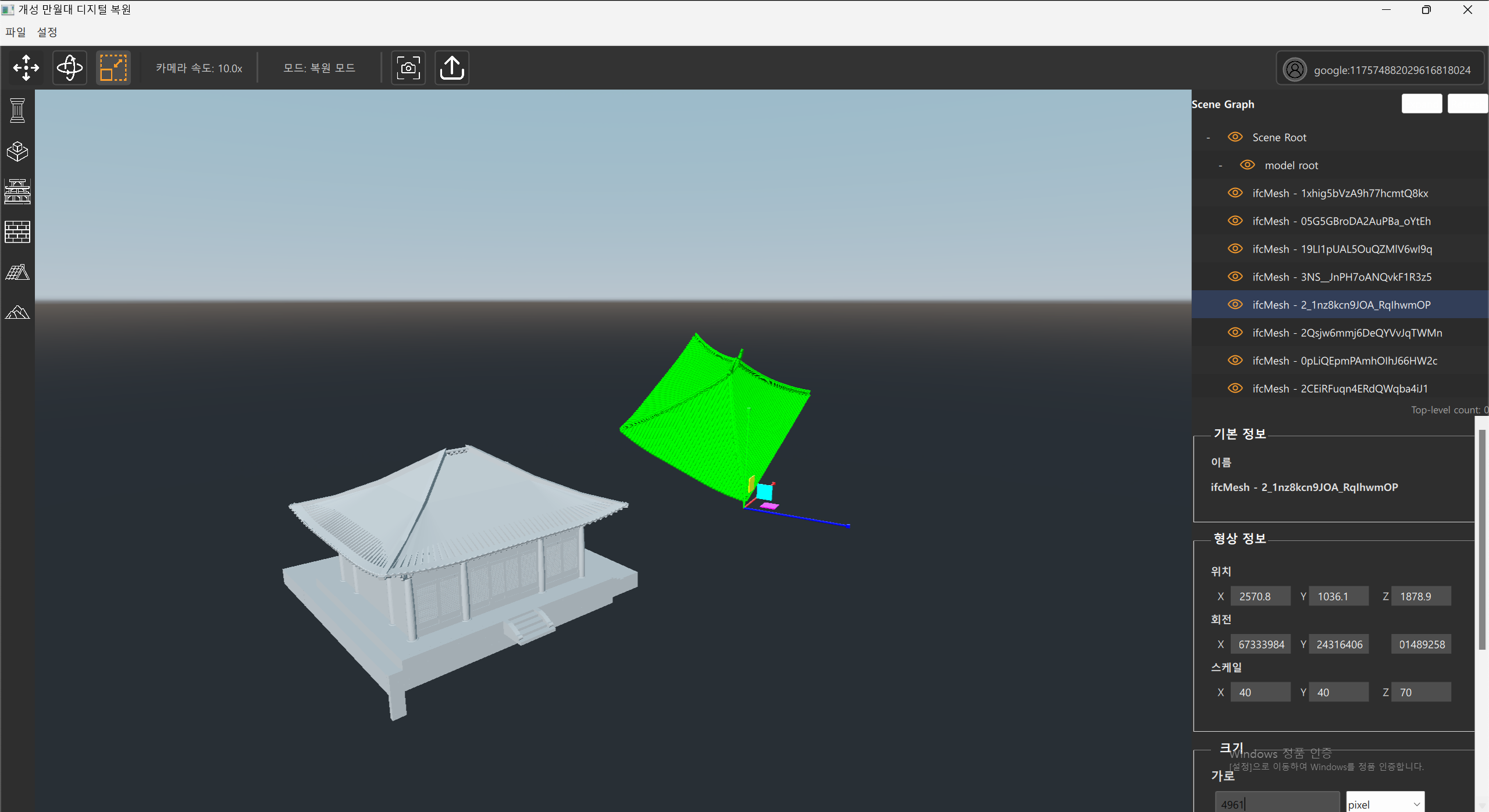

상단 툴바에서 스케일 버튼을 눌러 기즈모를 회전으로 변경합니다.아래 사진과 같은 모습으로 기즈모가 변했는지 확인합니다.

각 축을 눌러 스케일 조정이 정상 동작하는지 확인합니다. 혹은 각 축의 형상정보에 원하는 값을 입력합니다. 스케일 조정이 완료된 것을 확인할 수 있습니다.

<중요> 시점 방향에 따라 축별 입력이 반대로 이동할 수 있습니다. 현재 수정중입니다.

<중요> 이동 기즈모와 스케일 기즈모는 각 축을 나타내는 선의 끝이 다르게 생겼습니다. 이동은 화살표, 스케일은 큐브입니다.

7) 부재 활성 상태 및 정보 편집

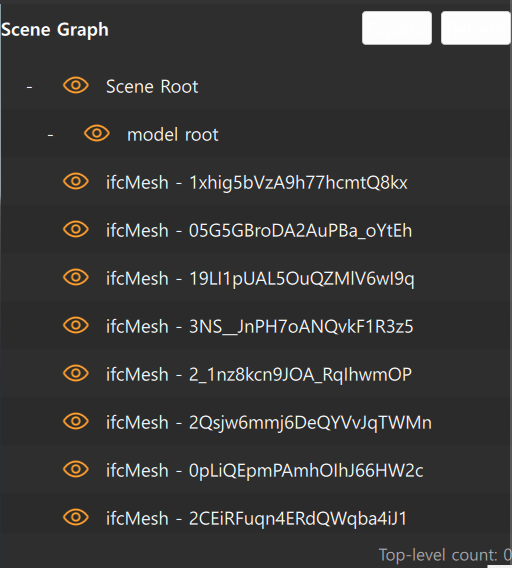

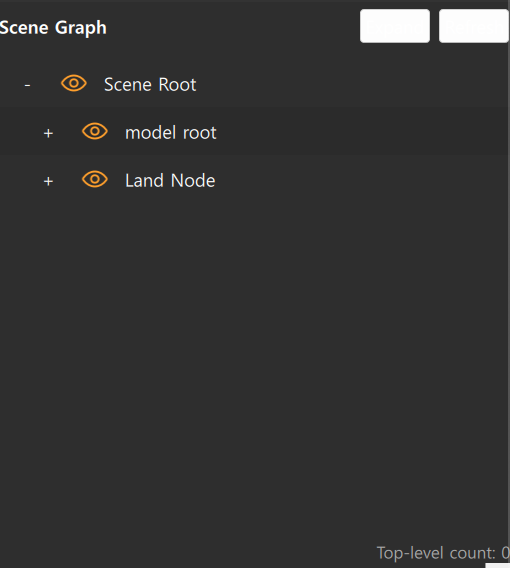

우즉 상단에 부재 목록 레이아웃이 있습니다. model root 왼쪽의 + 버튼을 눌러 세부 목록을 펼칩니다.

지붕을 선택합니다. 선택된 오브젝트가 파란색으로 표시됩니다.

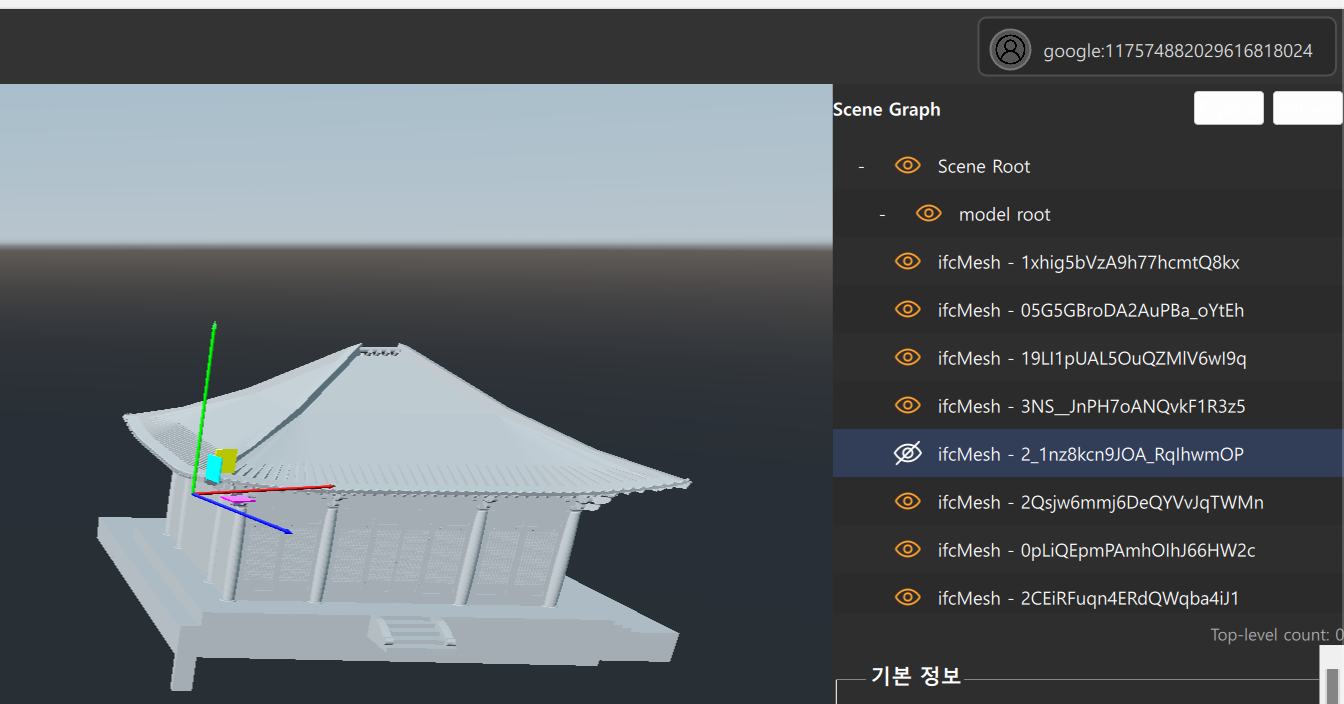

선택된 오브젝트 옆의 주황색 눈 표시를 눌러 해당 오브젝트를 비활성 상태로 바꿉니다. 이제 지붕 밑 구조를 확인할 수 있습니다.

<중요> 비활성 상태로 변환한 직후에는 선택된 상태입니다. 또한 부재 목록 인터페이스에서는 선택 가능합니다.

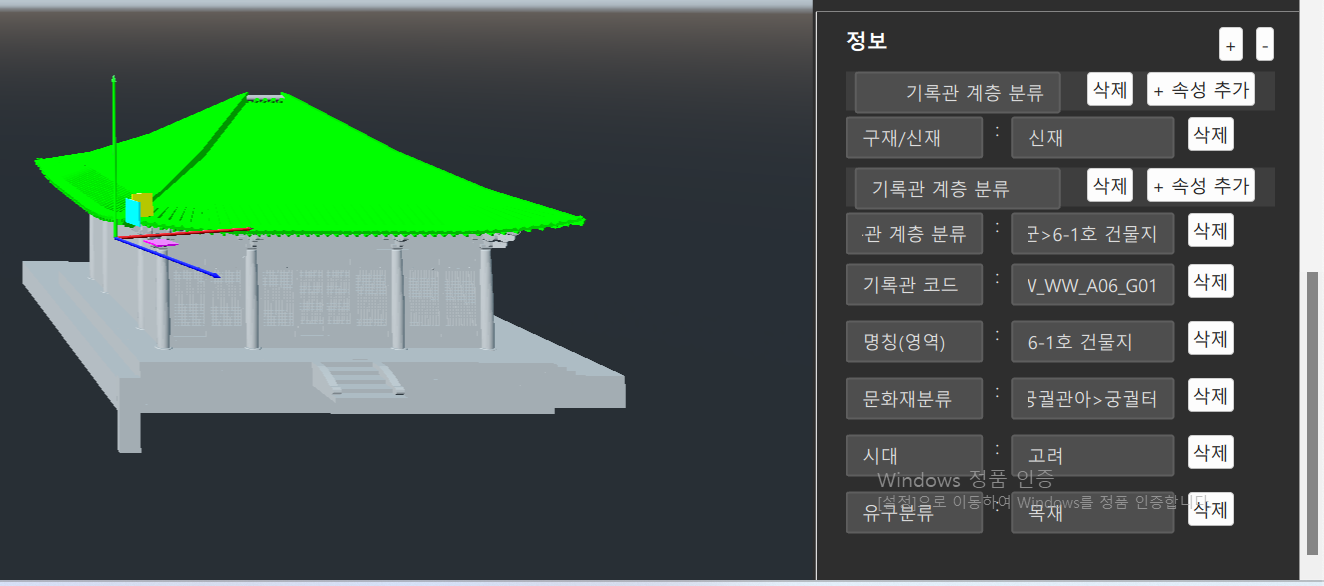

지붕 밑의 부재를 선택합니다. 상세정보 인터페이스를 하단으로 끝까지 내려 정보를 확인합니다.

정보는 분류, 정보명 및 값으로 구성됩니다. 값을 클릭하고 다시 입력해 수정 가능합니다.

각각에 해당하는 추가(+) 혹은 삭제 버튼을 눌러 속성을 추가하거나 삭제할 수 있습니다.

8) 저장하기

파일 - 저장하기를 눌러 저장합니다.

<중요> 현재 지붕, 벽체의 저장 및 불러오기는 구현중입니다. 저장 후 불러오기 시 지붕과 벽체가 불러와지지 않는 것은 정상입니다.

<중요> 구현된 모델의 복잡도, 사용자 컴퓨터 사양에 따라 수 분 이상 소요될 수 있습니다.

9) 프로그램 삭제

Windows

작업중인 프로젝트가 있다면 먼저 저장하고 프로그램을 종료합니다.
파일 탐색기에서 C:\Program Files\GMDR폴더를 엽니다.
해당 폴더에서 maintenancetool.exe을 찾아 실행합니다.
다음 -> 설치 제거를 클릭해 삭제합니다.

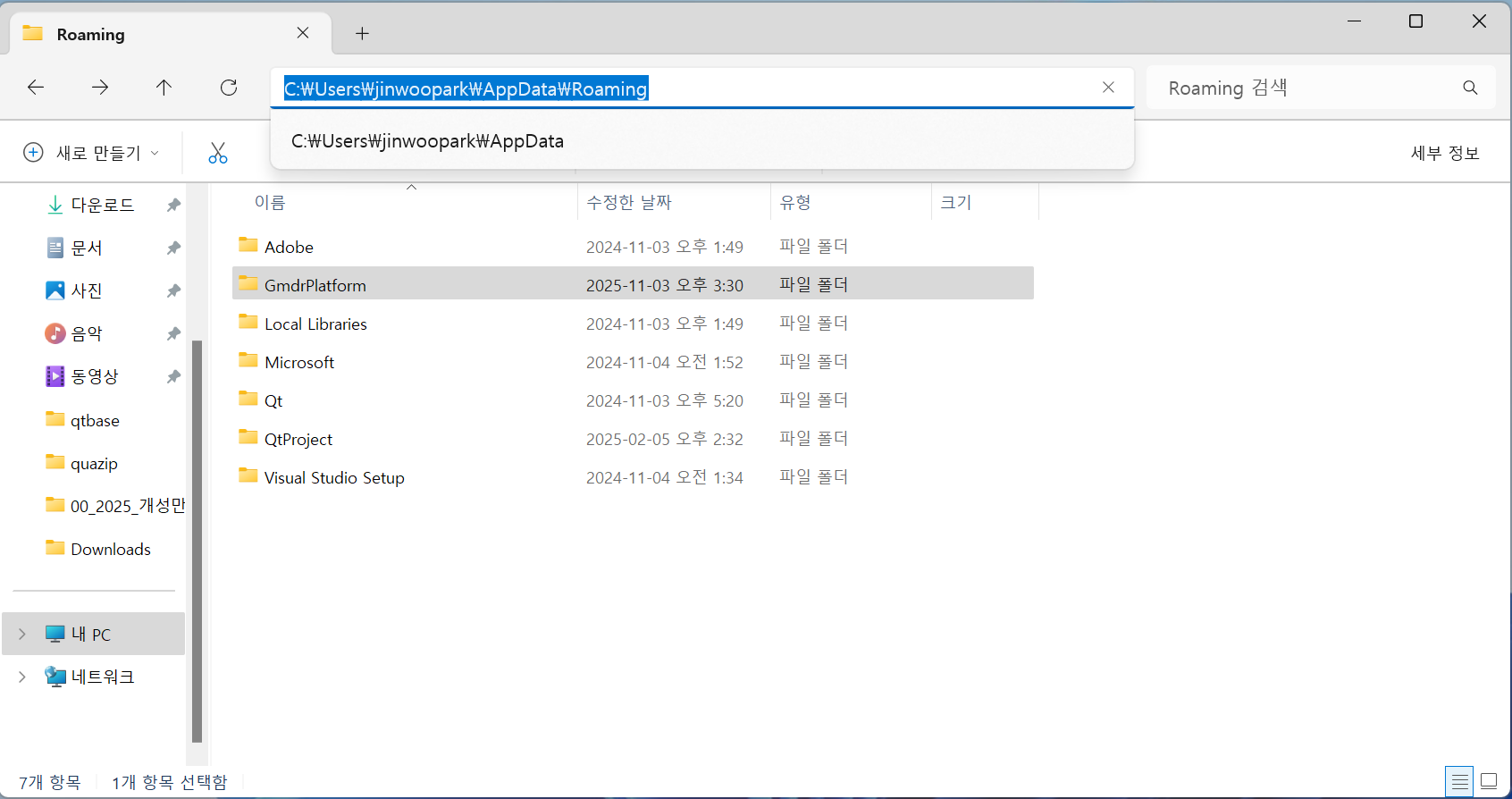

파일 탐색기에서 C:/Users/사용자 이름/AppData/Roaming을 찾습니다. AppData는 일반적으로 접근 불가하므로 사용자 이름까지 친 뒤, 아래 사진처럼 경로 입력으로 접근합니다.

GMDRPlatform 폴더를 삭제합니다.

macOS

작업중인 프로젝트가 있다면 먼저 저장하고 프로그램을 종료합니다.
응용 프로그램 폴더에서 GmdrPlatform.app을 휴지통으로 이동합니다.
~/Library/Application Support/GMDRPlatform 폴더를 휴지통으로 이동합니다.

<참고> 사용 과정에서 다운로드한 .mdr 파일은 삭제되지 않습니다. 필요시 해당 파일들도 함께 삭제합니다.

10) 마무리

이제 기본 튜토리얼을 모두 마쳤습니다!
더 자세한 사용법은 사용자 가이드의 각 페이지를 참고하십시오.
